外墻氟碳漆工程施工工藝
文章發(fā)布于：2020-05-10 作者：昂威涂料 瀏覽次數(shù)：次
氟碳漆是指以氟樹(shù)脂為主要成膜物質(zhì)的一種涂料，使用非常廣泛，具有極高的化學(xué)穩(wěn)定性，性能優(yōu)越效果好，有著很強(qiáng)的耐候性，一般市場(chǎng)上好的氟碳漆可以保持20年以上，可用于長(zhǎng)期需要保護(hù)的建筑物內(nèi)外墻裝飾，特別是高層建筑、辦公大樓、居民住宅等外墻裝飾，還可以用于金屬面防腐，石油化工管道，鋼結(jié)構(gòu)表面，鐵路鋼橋，公路護(hù)欄，機(jī)械電力設(shè)施等多個(gè)領(lǐng)域。

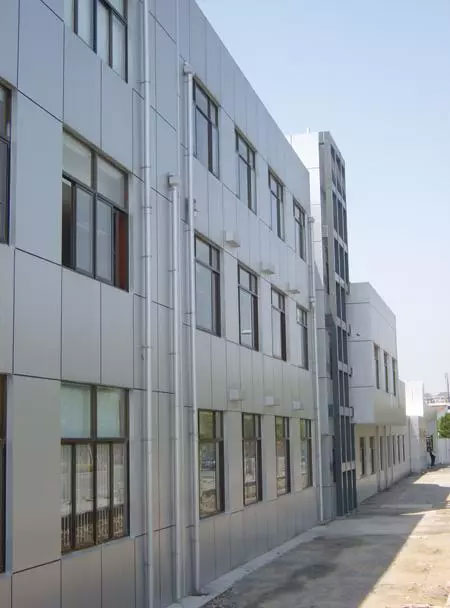

外墻氟碳漆主要施工工藝及要點(diǎn)如下（僅供參考）
▍外墻新水泥砂漿墻面基層前處理
1. 砂漿疙瘩：用角磨機(jī)磨平。
2. 孔洞：用水泥沙漿填平。
3. 空鼓部位：敲除用水泥沙漿抹實(shí)。
4. 已發(fā)生開(kāi)裂但不空鼓的基層：先用彈性膩?zhàn)犹羁p，圍繞裂縫周邊滿(mǎn)批一道彈性膩?zhàn)樱闷浔砻嬲承再N網(wǎng)格布，并用批刀壓實(shí)。干透后，批刮第二道彈性膩?zhàn)樱瑥椥阅佔(zhàn)涌偤穸戎辽贋?.5mm。彈性膩?zhàn)油瓿筛赏负螅蛇M(jìn)行下一道工序（找平膩?zhàn)樱┗蛑苯优渭?xì)面膩?zhàn)印?/p>
▍氟碳外墻分格縫的設(shè)定與切割
1. 分割縫的分割劃分在找平膩?zhàn)邮┕で斑M(jìn)行（這樣可避免在大面找平時(shí)膩?zhàn)拥慕宇^問(wèn)題）。分割縫的深度、寬度、板塊大小和整體規(guī)劃設(shè)計(jì)好后，需與甲方溝通并達(dá)成一致。
2. 用墨斗按規(guī)劃設(shè)計(jì)要求彈出分割線(xiàn)，每條分割縫按縫寬彈2條線(xiàn)。
3. 用切割機(jī)開(kāi)始切縫，切割時(shí)適當(dāng)用力抓緊切割機(jī)，手腕放松，沿墨線(xiàn)開(kāi)始切割。
4. 用工具敲出兩條切縫線(xiàn)中間的混凝土沙漿。
▍批刮找平膩?zhàn)?/p>
1. 按分割板塊的長(zhǎng)度和寬度，準(zhǔn)備兩把鋁合金刮尺。
2. 用批刀在分割好的板塊上沿水平方向滿(mǎn)批一道膩?zhàn)樱霉纬哐厮椒较蛴昧纹剑枷莸牡胤接媚佔(zhàn)犹畛湫扪a(bǔ)再刮平。待其表干后，再沿垂直方向滿(mǎn)批膩?zhàn)右坏溃缓笥昧硪话压纬哐卮怪狈较蜇Q刮，若有凹陷，用找平膩?zhàn)犹畛浜笤儇Q刮。若平整度仍達(dá)不到要求，重復(fù)上述步驟，直到滿(mǎn)足要求為止。
3. 工藝要求：每一次批刮厚度需≤10mm；完成后平整度要求：2米靠尺檢查，平整度誤差在＜1mm之內(nèi)。
▍批刮細(xì)膩?zhàn)?/p>
1. 將氟碳漆專(zhuān)用細(xì)膩?zhàn)蛹滓医M份拌和均勻。要求在2小時(shí)內(nèi)用完，必要時(shí)可加適當(dāng)清水調(diào)節(jié)稠度。
2. 滿(mǎn)批細(xì)膩?zhàn)?～2遍，邊批邊按壓刮痕，兩遍間隔為4～6小時(shí)，每遍膩?zhàn)訉雍穸燃s為0.5mm。
3. 干燥后用180～240目砂紙打磨膩?zhàn)颖砻妫蚰r(shí)注意保持膩?zhàn)颖砻嫫矫嫘Ч?/p>
▍氟碳封閉底漆
1. 氟碳封閉底漆按照比例混合均勻后，需靜止15分鐘熟化。用噴槍吹干凈細(xì)表面的浮塵，開(kāi)始刷涂氟碳封閉底漆一遍。干燥24小時(shí)打磨后，進(jìn)入下道工序——點(diǎn)補(bǔ)光面膩?zhàn)印?/p>
2. 注意事項(xiàng)：
2.1 氟碳封閉底漆混合均勻后應(yīng)靜止10～15分鐘熟化。
2.2 在刷涂氟碳封閉底漆之前，應(yīng)確保細(xì)膩?zhàn)油耆赏福ㄖ辽僭谇缛障聴l件下風(fēng)干一天）。
2.3 當(dāng)天混合好的氟碳封閉底漆確保在8小時(shí)之內(nèi)用完。
2.4 氟碳封閉底漆的表面無(wú)需打磨，需干燥12～24小時(shí)（視氣溫情況）之后，才能開(kāi)始下道工序。
2.5 自本工序開(kāi)始，必須注意噴漆過(guò)程的成品保護(hù)。
▍光面膩?zhàn)?/p>
1. 將光面膩?zhàn)佣M份按重量比混合均勻后，可以開(kāi)始點(diǎn)補(bǔ)光面膩?zhàn)印?/p>
2. 施工后光面膩?zhàn)有韪稍?4小時(shí)之后采用400～600目砂紙打磨平整。完工后的表面應(yīng)光滑細(xì)膩，無(wú)刮痕，無(wú)砂痕。
▍氟碳底漆
1. 用150目的過(guò)濾網(wǎng)過(guò)濾到噴槍壺內(nèi)，上緊壺蓋。
2. 空壓機(jī)的壓力應(yīng)在0.2MPa～0.5Mpa之間。
3. 用噴槍吹干凈基面的浮灰后，開(kāi)始噴涂作業(yè)。
4. 調(diào)試噴槍?zhuān)赫{(diào)整噴槍的空氣流量、出漆量和噴霧幅寬，觀(guān)察噴出的漆膜干濕狀況（漆膜應(yīng)呈潤(rùn)濕狀態(tài)而無(wú)流掛現(xiàn)象），并對(duì)噴槍作相應(yīng)調(diào)整。
5. 先橫向走槍一遍，注意噴涂圖形的搭接，即去槍和回槍的運(yùn)行軌跡應(yīng)有三分之一的部分相互重疊。然后將噴嘴空氣帽轉(zhuǎn)動(dòng)90度（使漆霧圖形呈水平），豎向噴涂一遍，這樣重復(fù)1～2個(gè)過(guò)程。
6. 底漆需至少干燥24小時(shí)后，用600目砂紙打磨到完全平整光滑為止。
7. 注意事項(xiàng)：
7.1 開(kāi)罐后的底漆應(yīng)先用手電鉆攪拌均勻。
7.2 調(diào)整噴槍時(shí)，應(yīng)確保剛噴上的漆膜保持潤(rùn)濕狀態(tài)而又不發(fā)生流墜。
7.3 噴槍槍嘴與基面正常距離為300±50mm；噴涂時(shí)，噴涂距離保持恒定是確保漆膜厚度均勻一致的重要因素；噴涂時(shí)噴槍必須與基面保持垂直或準(zhǔn)垂直狀態(tài)；運(yùn)行時(shí)保持平行，能使噴涂距離恒定。
7.4 噴槍的運(yùn)行速度一般控制在30～60厘米/秒。
▍氟碳面漆
1. 用200目的過(guò)濾網(wǎng)過(guò)濾到噴槍壺內(nèi)，上緊壺蓋。
2. 空壓機(jī)的壓力應(yīng)在0.2MPa～0.5Mpa之間。
3. 噴涂過(guò)程及工藝流程與上述操作工藝相同。
