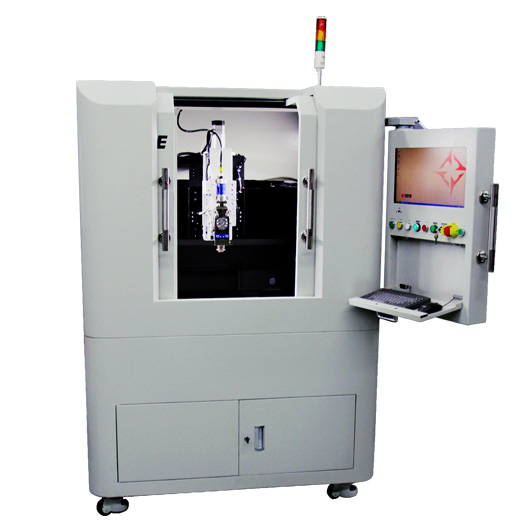

精密激光切割系統
領創設計 ● 精無止境 ● 渾然天成
● 自主研發的切割軟件，簡單操作界面，穩定的操作系統
● 高定位精度和重復定位精度能夠能夠實現產品精細化的切割
● 加工區域封閉設計，可視窗防輻射處理，確保加工安全
● 可人工上下料，也可以在線式自動化上下料
● 適用于藍寶石、玻璃、陶瓷的精密切割；
● 適用于FPC,PCB板的精密切割與鉆孔；
● 適用于各類金屬與非金屬薄板材的精密切割。
| 激光波長 | 355nm、532nm、1030nm、1064nm、1070nm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 激光功率 | 12W、15W、20W、30W、50W、100W、500W、700W、1000W等 | |||||||||
| 制冷方式 | 風冷或水冷（依激光器規格） | |||||||||
| 切割頭 | 配套或TETE定制 | |||||||||
| 運動平臺類型 | XY直線電機+大理石平臺 | |||||||||
| 平臺最大運行速度 | 800mm/s （1G加速度） | |||||||||
| XY工作臺范圍 | 450mm*350mm/610mm*530mm (可定制) | |||||||||
| XY定位精度 | ±3um | |||||||||
| XY重復定位精度 | ±1um | |||||||||
| Z軸行程 | ≤180mm(可定制更小行程) | |||||||||
| CCD功能 | 監視、定位（選配） | |||||||||
| CCD定位精度 | ≤±5um（根據視野范圍選配） | |||||||||
| 工業集塵系統 | 真空吸附、抽風除塵 | |||||||||
| 設備尺寸與重量 | 1300(L)*1300(W)*1750mm(H) 1500KG (依平臺) | |||||||||
光斑質量高，特別適用金屬材料（碳鋼、不銹鋼、鋁及鋁合金、銅及銅合金、鈦及鈦合金、鎳合金等）、脆性材料（玻璃、藍寶石、陶瓷、硅芯片等)等材料的劃線、切割、鉆孔等精細精密加工工藝。
采用高精度直線電機或精密絲桿、金屬或大理石基座。良好的保證定位精度及重復定位精度。
自主研發的切割軟件，簡單操作界面，穩定的操作系統。可配合個性化需求。
加工區域封閉設計，可視窗防輻射處理，保證了加工過程的安全性。
適配人工上下料生產方式，也可適應在線式自動化上下料生產方式。
